Je scooter start koud nog net, maar valt warm ineens uit. Of je verlichting knippert mee met het gas en de claxon klinkt alsof de accu leeg is. Grote kans dat je niet naar één kapot onderdeel kijkt, maar naar gedoe in de kabelboom. Deze handleiding scooter kabelboom storingen is bedoeld voor rijders en sleutelaren die geen zin hebben in gokken, maar gewoon willen meten, uitsluiten en weer rijden.
Bij kabelboomproblemen verlies je snel tijd omdat de klacht vaak ergens anders lijkt te zitten. Een slechte massa voelt als een kapotte spanningsregelaar. Een half gebroken draad bij het balhoofd lijkt op een defect contactslot. En een geoxideerde stekker naar de CDI kan aanvoelen als een ontstekingsprobleem dat alleen bij trillingen optreedt. Daarom werkt blind onderdelen wisselen meestal slecht en duur.
Waarom kabelboomstoringen zo irritant zijn
Een scooterkabelboom leeft een zwaar leven. Trillingen, vocht, hitte, stuurbewegingen en eerdere reparaties trekken allemaal aan de bedrading. Zeker bij scooters die vaak buiten staan, zijn stekkerverbindingen en massapunten een zwak punt. Bij een ouder blok of een machine waar al aan getuned is, zie je ook vaak extra bedrading, niet-originele aansluitingen of slecht geïsoleerde aftakkingen.
Daar komt bij dat moderne scooters verrassend gevoelig zijn voor spanningsverlies. Een draad die nog net contact maakt, kan genoeg zijn voor stationair draaien maar niet voor een stabiele vonk onder belasting. Dan lijkt je setup ineens beroerd afgesteld, terwijl de echte oorzaak gewoon in de kabelboom zit.
Handleiding scooter kabelboom storingen - zo begin je goed

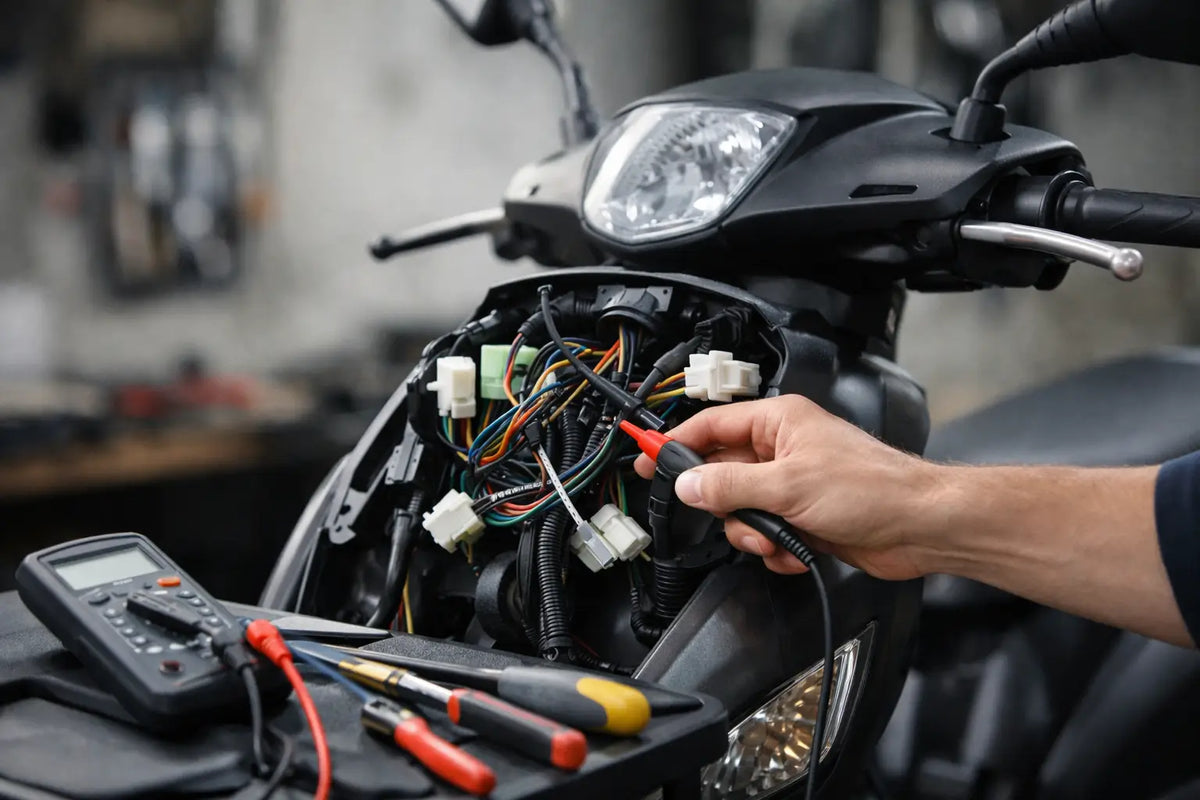

Begin nooit met meten zonder eerst te kijken. Haal de kappen weg en volg de kabelboom van stuur tot blok. Let op scherpe knikken, schuurplekken tegen het frame, groene of witte oxidatie in stekkers en plekken waar tape of krimpkous al eens is vervangen. Vooral rond het balhoofd, onder de treeplank, bij de accu en rond het motorblok ontstaan vaak problemen.
Werk daarna van simpel naar specifiek. Controleer eerst de accu, zekering en hoofdverbindingen. Een slechte accu of losse accupool kan exact dezelfde klachten geven als een kabelbreuk. Meet rustspanning en laadspanning voordat je de halve scooter uit elkaar trekt. Zie je daar al afwijkingen, los dat eerst op.
Gebruik bij voorkeur een multimeter en geen testlampje alleen. Een testlampje zegt of er iets aanwezig is, maar niet hoeveel spanning er echt overblijft onder belasting. Juist bij kabelboomstoringen is dat verschil belangrijk.
De basisvolgorde die tijd scheelt
Controleer voeding, massa en schakeling in die volgorde. Met andere woorden: komt er spanning aan, kan die spanning ook goed terug via massa, en wordt het circuit daarna correct geschakeld? Wie meteen naar CDI, bobine of spanningsregelaar springt, slaat vaak de helft van de diagnose over.
Waar storingen het vaakst zitten
Bij scooters als Zip, Aerox, NRG, Runner en Typhoon zie je veel problemen op plekken die bewegen of warm worden. Denk aan de kabeldoorvoer bij het stuur, de stekkerblokken onder het beenschild, de massakabel op het carter en de bedrading rond startrelais en accu. Ook aftermarket verlichting, alarmsystemen en USB-laders zijn beruchte veroorzakers van storingen als ze slordig zijn aangesloten.
Symptomen per circuit herkennen
Startproblemen wijzen vaak richting voeding, massa, startrelais, remschakelaars of contactslot. Draait de startmotor wel maar heb je geen vonk, dan zit je eerder in de ontstekingskant: pick-up, stator, CDI, bobine of de bedrading ertussen. Valt de scooter tijdens het rijden uit en komt hij later weer terug, denk dan aan een draadbreuk die warm wordt of een stekker die door trillingen contact verliest.
Verlichting die flikkert of lampen die vaak stuk gaan, wijzen vaak op laadproblemen, een slechte spanningsregelaar of een onstabiele massa. Werken meerdere functies tegelijk niet meer, dan moet je juist heel basic denken: zekering, hoofdvoeding, contactslot of een centrale stekkerverbinding.
Richtingaanwijzers die vreemd doen terwijl de rest werkt, zijn eerder lokaal. Dan kijk je naar schakelaar, relais, massa per unit en corrosie in de lamphouders. Niet elke klacht betekent dus meteen dat de hele kabelboom slecht is. Soms is het gewoon één zwakke schakel.
Meten zonder giswerk
Meet spanning altijd op twee punten: bij de bron en bij de verbruiker. Heb je 12,5 volt op de accu maar nog maar 10,8 volt bij de bobine of verlichting, dan zit het verlies ergens ertussen. Dat verlies zie je niet altijd aan de buitenkant. Een draad kan intern beschadigd zijn terwijl de isolatie er nog netjes uitziet.
Massaproblemen spoor je op door spanningsval te meten. Zet de min van je meter op de accumin en meet op het massapunt van het betreffende onderdeel terwijl het circuit actief is. Zie je daar ineens spanning verschijnen, dan is de massaweerstand te hoog. Dat klinkt tegenstrijdig, maar het is een snelle manier om slechte massa op te sporen.
Continuïteit meten met de scooter spanningsloos is handig, maar niet heilig. Een draad kan zonder belasting prima doormeten en onder trillingen of warmte alsnog wegvallen. Beweeg daarom tijdens het meten voorzichtig aan verdachte stukken kabelboom. Verandert de waarde, dan heb je beet.
De meest voorkomende oorzaken
Een geoxideerde stekker is klassiek. Vooral bij scooters die buiten staan of die ooit waterschade hebben gehad. Trek stekkers los, kijk naar verkleuring, verbrande pennen of loszittende terminals. Schoonmaken helpt soms, maar als een terminal slap geworden is, komt het probleem snel terug.
Dan heb je draadbreuk door beweging. Bij het balhoofd en rond de motorophanging zie je dat veel. De buitenkant lijkt nog heel, maar binnenin zijn koperaders deels afgebroken. Dan werkt iets soms wel, soms niet. Dat zijn de storingen waar je gek van wordt.
Slechte massa staat ook hoog op de lijst. Een massakabel op een vies of geverfd montagevlak geeft ellende die overal terugkomt: slecht starten, zwakke vonk, knipperende verlichting, rare tellerfouten. Even loshalen, contactvlak schoonmaken en degelijk vastzetten lost meer op dan veel mensen denken.
Vorige eigenaren helpen ook niet altijd mee. Losse kroonsteentjes, gedraaide draadverbindingen met tape erom, universele schakelaars en willekeurige kleuren bedrading maken diagnose traag. Dan is het soms slimmer om een stuk kabelboom netjes opnieuw op te bouwen in plaats van nog een noodreparatie ertussen te zetten.
Repareren of vervangen
Niet elke storing vraagt om een complete nieuwe kabelboom. Een enkele beschadigde draad kun je prima repareren met de juiste draaddikte, goede krimpverbinding of soldeerwerk, en nette isolatie met krimpkous. Doe dat wel strak. Los bungelende reparaties gaan opnieuw stuk, zeker op een trillende scooter.
Maar als je op meerdere plekken oxidatie, broze isolatie en eerdere knutselreparaties tegenkomt, is vervangen vaak sneller en betrouwbaarder. Zeker als je scooter dagelijks gebruikt of als je een nette performance-setup hebt waar ontsteking en voeding gewoon stabiel moeten zijn. Dan wil je geen twijfel in de basis.
Bij modelspecifieke scooters is de juiste kabelboom kiezen belangrijk. Let op bouwjaar, 2T of 4T, AC of DC-ontsteking, type stekkers en of functies zoals elektrische choke, startonderbreking of tellerunit overeenkomen. Een kabelboom die bijna past, kost je uiteindelijk meer tijd dan de juiste in één keer.
Wanneer de storing niet in de kabelboom zit
Eerlijk is eerlijk: soms krijgt de kabelboom de schuld terwijl het probleem ergens anders zit. Een slechte bobine, defecte CDI, kapotte spanningsregelaar of stator met warmtestoring kan dezelfde klachten geven. Het verschil is dat je dat pas zeker weet als voeding en bedrading goed zijn gecontroleerd.
Ook mechanische problemen kunnen elektronisch aanvoelen. Slechte compressie, valse lucht of een vervuilde carburateur zorgen voor uitval en inhouden, waardoor mensen meteen aan een elektrische storing denken. Daarom is diagnose altijd een combinatie van logisch nadenken, meten en uitsluiten.
Slim werken bij tuning en upgrades
Wie extra verlichting, andere ontsteking of performance-onderdelen monteert, moet nog scherper zijn op bedrading. Meer belasting of andere componenten maken een oude kabelboom niet beter. Een setup kan pas echt hard en betrouwbaar lopen als de elektrische basis klopt. Anders ben je vermogen aan het najagen terwijl de scooter al op de bedrading verliest.
Gebruik daarom passende stekkers, correcte zekeringen en degelijke massa. Trek kabels weg van hittebronnen en scherpe framepunten. En monteer accessoires nooit zomaar op een willekeurige voedingsdraad omdat het toevallig werkt. Dat is precies hoe latere storingen ontstaan.
Jarno’s Part Service ziet in de werkplaats vaak hetzelfde patroon: eerst zijn er kleine elektrische nukken, daarna volgen startproblemen, uitval of slechte prestaties. Wie op tijd meet en netjes repareert, voorkomt dat een simpele stekkerfout eindigt in een scooter die compleet stilstaat.
Een praktische vuistregel voor snelle diagnose
Heb je één functie die uitvalt, zoek lokaal. Vallen meerdere functies tegelijk uit, zoek centraal. Is de klacht temperatuur- of trillingsafhankelijk, verdacht dan draadbreuk of slechte verbinding. En als een onderdeel al spanning krijgt maar toch raar doet, vergeet de massa niet. Daar gaat het opvallend vaak mis.
Wie rustig werkt, schema of kleurcodering erbij houdt en eerst meet voordat er iets vervangen wordt, vindt kabelboomstoringen sneller dan iemand die op gevoel vijf onderdelen bestelt. Dat scheelt geld, frustratie en vooral stilstand. En een scooter die elektrisch gezond is, rijdt niet alleen betrouwbaarder maar pakt ook gewoon strakker op wanneer jij het gas opentrekt.
